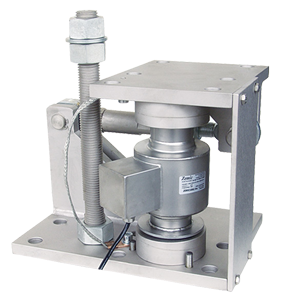

HM-14-435 adalah mounting module (kit pemasangan/load cell support assembly) profesional berbahan alloy steel chemical plated, dirancang khusus untuk load cell compression BM14G C3 kapasitas 10–50 ton. Module ini menyediakan solusi instalasi lengkap dengan self-resetting support rod (fungsi kembali ke posisi tengah otomatis setelah beban samping), anti-lift ground protection device (perlindungan angkat dari tanah), serta kontrol gerak horizontal yang terkontrol, sehingga sangat cocok untuk aplikasi timbangan berat ekstrem seperti truck scale (jembatan timbang truk), track scale, hopper scale besar, silo/tank weighing, dan sistem weighing industri outdoor yang rentan getaran kendaraan berat, angin, atau beban dinamis.
Fitur compact structure memudahkan instalasi & maintenance-free (tanpa perawatan rutin), sementara chemical plated alloy steel memberikan ketahanan korosi yang baik di lingkungan semi-basah atau outdoor. Module ini mendukung centering otomatis (self-alignment), mengurangi pengaruh beban samping (horizontal force max 50 kN), dan mencegah lift-off (max allowed lift 80 kN) saat ada gaya angkat atau getaran ekstrem. Cocok dipasang di pondasi beton atau struktur baja dengan pendistribusian modul 120° untuk tank lingkar atau distribusi simetris untuk tank persegi.
Spesifikasi Teknis Utama:
- Material: Alloy steel chemical plated (tahan korosi)
- Kompatibilitas Load Cell: BM14G C3 (10–50 ton)
- Kapasitas Module: 10–50 t
- Ultimate Load: 150 % FS (10–20 t) hingga 50 % FS (30–50 t)
- Restoring Force (max horizontal decentering): 0.49 % FS (10 t), 0.76 % FS (20–30 t), 0.94 % FS (40–50 t)
- Horizontal Force Control (max): 50 kN
- Max Allowed Lift (ground protection device): 80 kN
- Berat Module: ~26.5 kg
- Fitur Utama:
- Self-resetting support rod (otomatis kembali ke tengah setelah beban samping)
- Anti-lift ground protection (mencegah load cell terangkat dari pondasi)
- Compact structure & easy installation
- Maintenance-free
- Chemical plated untuk anti-korosi
- Instalasi: Pendistribusian modul 120° untuk tank lingkar atau simetris untuk tank persegi, pastikan permukaan instalasi rata ±1 mm, level top plate setelah pemasangan load cell, gunakan pendulum support untuk hindari overturn, kabel standar ikuti sertifikat kalibrasi.
Dimensi & Komponen (estimasi berdasarkan spesifikasi serupa BM14G mounting):
- Compact design dengan rocker support & control arm
- Pendukung horizontal movement control
- Ground protection device dengan max lift 80 kN
- Alloy steel plated untuk semua komponen struktural
