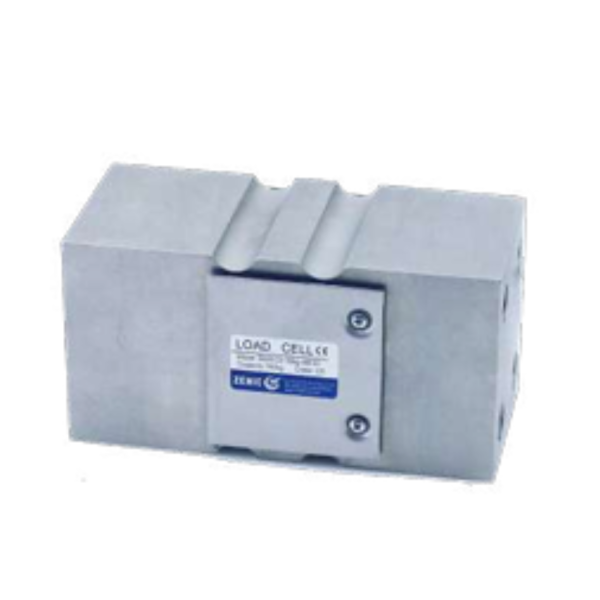

B6G5 / H6G5 adalah seri load cell single point (parallel beam type) high-capacity yang dirancang untuk timbangan platform sedang hingga besar di lingkungan industri yang memerlukan proteksi IP67 penuh terhadap cipratan air, debu, minyak, dan korosi. Load cell ini cocok untuk aplikasi seperti platform scales (timbangan lantai), belt scales (konveyor timbang), hopper/tank weighing, pallet scales, dan electronic weighing systems yang menggunakan struktur single atau dual load cell.
- B6G5: Versi stainless steel – ketahanan korosi maksimal, ideal untuk lingkungan basah, makanan, kimia, atau outdoor semi-terbuka.
- H6G5: Versi alloy steel (nickel-plated atau treated) – lebih ekonomis, tetap IP67, cocok untuk aplikasi indoor atau semi-kering dengan budget lebih terjangkau.
Spesifikasi Teknis Utama:
- Material Element: Stainless steel (B6G5) / Alloy steel (H6G5)
- Protection: IP67 (hermetically sealed, tahan air/debu/minyak/korosi)
- Capacity Range (E_max): 50 kg, 100 kg, 150 kg, 200 kg, 250 kg, 300 kg, 500 kg, 750 kg, 1 t, 1.5 t, 2 t
- Accuracy Class: C3 (OIML R60 compliant)
- Maximum Number of Load Cell Intervals (n_LC): 3000
- Ratio Y = E_max / V_min: 10.000
- Combined Error: ≤ ±0.020 % FS
- Creep (30 menit): ≤ ±0.016 % FS
- Temperature Effect on Sensitivity: ≤ ±0.011 % FS / 10°C
- Temperature Effect on Zero: ≤ ±0.015 % FS / 10°C
- Output Sensitivity: 2.0 ±0.2 mV/V (varian “S1”: 2.0 ±0.002 mV/V dengan input resistance 384 ±4 Ω)
- Input Resistance: 400 ±20 Ω (varian S1: 384 ±4 Ω)
- Output Resistance: 350 ±3.5 Ω
- Insulation Resistance: ≥ 5000 MΩ (at 50 VDC); varian “G”: insulation resistance bridge circuit to shielded wire = 0 (grounded shield)
- Zero Balance: ≤ ±1.5 % FS
- Compensated Temperature Range: -10°C ~ +40°C
- Operating Temperature Range: -35°C ~ +65°C
- Excitation Voltage Recommended: 5 – 12 V DC
- Excitation Maximum: 18 V DC
- Safe Overload: 150 % FS
- Ultimate Overload: 300 % FS
- Corner Correction: 0.02 % load value / 100 mm
- ATEX Classification (opsional): II1G Ex ia IIC T4, II1D Ex iaD T73°C, II3G Ex nL IIC T4, atau sejenis
- Platform Size Recommended:
- 50 kg – 1 t: Maksimal 600 × 800 mm
- 1.5 t – 2 t: Maksimal 1000 × 1000 mm
Dimensi Outline (dalam mm, berdasarkan tabel kapasitas):
- 50 kg – 1 t:
- L: 150 mm
- H: 77 mm
- H1: 46 mm
- W: 68 mm
- W1: 38 mm
- Mounting: M14 (depth 25 mm)
- 1.5 t – 2 t:
- L: 88 mm (badan lebih compact tapi lebih tebal)
- H: 55 mm
- W: 76 mm
- W1: 42 mm
Cable & Wiring (4-Wire + Sense):
- Shielded 4-conductor cable + sense wires, diameter Ø6.2 mm, standard length 3 m
- Wiring:
- Input (+) : Red
- Sense (+) : White
- Output (-) : Yellow
- Input (-) : Black
- Sense (-) : Brown
- Output (+) : Blue
- Shield: Transparent (grounded pada varian G)
Model Tersedia (Kode Artikel Standar):
- B6G5/H6G5-C3-xxkg-386
- B6G5/H6G5-C3-xxkg-3G (xxkg = kapasitas seperti 100kg, 500kg, 1t, 2t, dll.)
