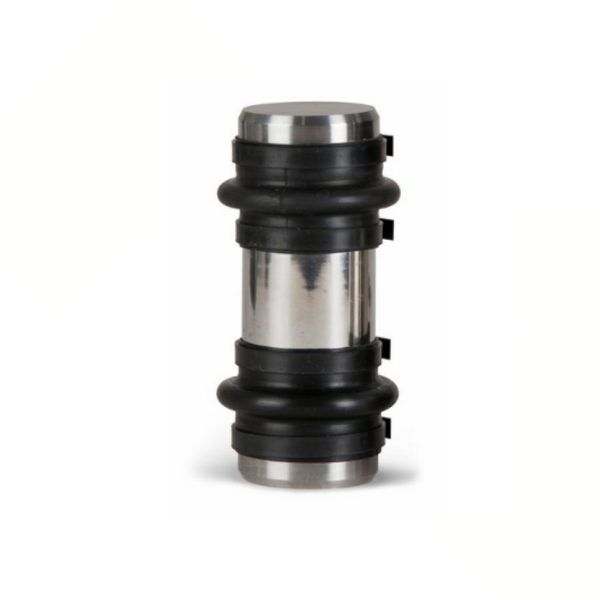

T302X adalah generasi baru canister compression load cell stainless steel yang dirancang sebagai retrofit langsung untuk T302 lama, dengan peningkatan signifikan pada proteksi petir, ketahanan lingkungan, dan kemudahan instalasi. Load cell ini dibuat 100% dari stainless steel dengan hermetic sealing IP69K (tahan jet air bertekanan tinggi dari segala arah & immersion), sehingga sangat cocok untuk truck scale, railway scale, silo/hopper weighing, tank weighing, dan timbangan berat di lingkungan outdoor tropis Indonesia yang sering hujan deras, banjir ringan, cipratan lumpur, atau korosi tinggi.
Fitur utama yang membedakan T302X dari seri sebelumnya adalah built-in 4×50G surge arrestors (perlindungan petir/induksi listrik internal), desain anti-rotation (tidak perlu orientasi khusus), serta kabel polyurethane 25 m yang tahan minyak & cuaca ekstrem. Load cell ini juga kompatibel dengan indikator modern (analog atau digital), memungkinkan upgrade sistem tanpa ganti seluruh hardware. Akurasi OIML R60 hingga 5000 d menjadikannya pilihan utama untuk aplikasi legal metrologi (perdagangan berat), sementara konstruksi stainless steel full + IP69K memberikan umur pakai sangat panjang di lingkungan keras.
Spesifikasi Teknis Utama
- Material Element: 100% stainless steel
- Protection: IP69K hermetically sealed (tahan jet air bertekanan tinggi & immersion)
- Rated Capacity (E_max): 22.5 t dan 45 t
- Rated Output: 2.0 mV/V ±0.02%
- Accuracy Class: OIML R60 hingga 5000 d (Class III)
- Combined Error: ≤ ±0.02 % FS
- Creep (30 menit): ≤ ±0.02 % FS
- Zero Balance: ±1.0 % FS
- Input Resistance: 410 Ω nominal
- Output Resistance: 350 Ω nominal
- Insulation Resistance: ≥ 5000 MΩ (at 50 VDC)
- Compensated Temperature Range: -10°C ~ +40°C
- Operating Temperature Range: -20°C ~ +70°C
- Excitation Voltage Recommended: 10–12 V DC
- Excitation Maximum: 15 V DC
- Safe Overload: 150 % FS
- Ultimate Overload: 200 % FS
- Surge Protection: Built-in 4×50G surge arrestors (perlindungan petir internal)
- Cable: Shielded 4-conductor polyurethane, diameter Ø6–8 mm, length 25 m (standar), tahan minyak & cuaca ekstrem
- Wiring (4-Wire Connection):
- Input (+) : Red
- Input (-) : Black
- Output (+) : Green
- Output (-) : White
Dimensi & Mounting
- Desain canister compact dengan mounting bolt high-tensile grade 8.8 (torque 70 Nm)
- Desain anti-rotation (tidak perlu orientasi khusus)
- Cocok untuk mounting rocker/self-aligning atau strut/pendulum pada truck scale
Fitur Utama
- 100% stainless steel construction
- Hermetically sealed IP69K – tahan jet air tekanan tinggi & immersion
- Built-in surge arrestors (4×50G) – proteksi petir tanpa komponen tambahan
- Desain retrofittable – langsung ganti T302 lama tanpa modifikasi besar
- Anti-rotation & self-aligning – mudah instalasi & centering otomatis
- Kabel polyurethane 25 m tahan minyak & cuaca ekstrem
- Akurasi OIML R60 5000 d – cocok legal metrologi
- Kompatibel analog & siap upgrade digital
