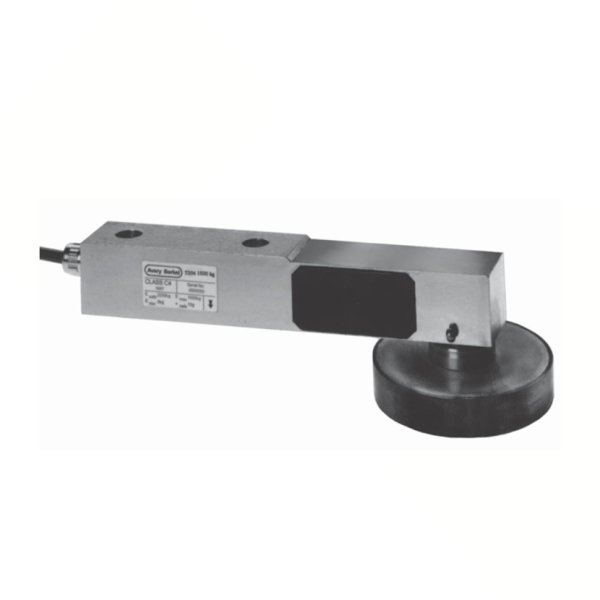

T204 – Low-Profile Stainless Steel Shear Beam Load Cell IP67 (750 kg – 3000 kg)

T204 adalah load cell shear beam low-profile premium berbahan stainless steel yang dirancang khusus untuk aplikasi timbangan yang membutuhkan tinggi sangat rendah, akurasi tinggi, serta ketahanan ekstrem terhadap air, debu, minyak, dan lingkungan korosif. Konstruksi full stainless steel dengan neoprene rubber seal yang dipotting menggunakan butyl rubber & silicone memberikan proteksi hermetic IP67/IP68 (tahan total immersion air 1 m selama 30 menit pada tekanan 1 atm), sehingga sangat cocok untuk platform scale low-profile, hopper scale, tank/silo weighing, overhead track scale, engine test stand, dynamometer, dan konversi mekanik ke elektronik di pabrik makanan, kimia, farmasi, atau area hazardous (varian khusus ATEX/CENELEC approved).

Desain shear beam-nya memberikan kekakuan tinggi terhadap beban samping (side load) dan momen puntir, insensitif terhadap gaya lateral, serta creep dan hysteresis sangat kecil – menjadikannya pilihan utama untuk timbangan presisi di lingkungan keras. Sensitivitas 1.75 mV/V ±0.1% memberikan sinyal yang kuat & stabil, sementara akurasi OIML C4 (4000 divisi) memenuhi persyaratan legal metrologi untuk perdagangan.

Spesifikasi Teknis Utama

Material Element: Stainless steel full
Protection: IP67/IP68 hermetically sealed (tahan immersion 1 m / 30 menit)
Rated Capacity (E_max): 750 kg, 1500 kg, 3000 kg
Rated Output: 1.75 mV/V ±0.1%
Accuracy Class: OIML C4 (4000 divisi verifikasi)
Combined Error: ±0.012 % FS
Creep (30 menit): ±0.0125 % FS
Zero Balance: ±1.0 % Rated Output
Input Resistance: 410 Ω nominal
Output Resistance: 350 Ω nominal
Insulation Resistance: ≥ 5000 MΩ (at 750–1500 kg)
Temperature Effect on Zero: ±0.0025 % FS / °C
Temperature Effect on Output: ±0.0011 % FS / °C
Compensated Temperature Range: -10°C ~ +40°C
Operating Temperature Range: -20°C ~ +70°C
Excitation Voltage Recommended: 10 V AC/DC
Excitation Maximum: 15 V AC/DC
Safe Overload: 150 % Rated Output
Ultimate Overload: 200 % Rated Output
Cable: Shielded 4-conductor, diameter Ø5 mm, length standar (biasanya 3–5 m), jacket PVC
Wiring (4-Wire Connection):
- Input (+) : Excitation (+) – Red
- Input (-) : Excitation (-) – Black
- Output (+) : Signal (+) – Green
- Output (-) : Signal (-) – White
