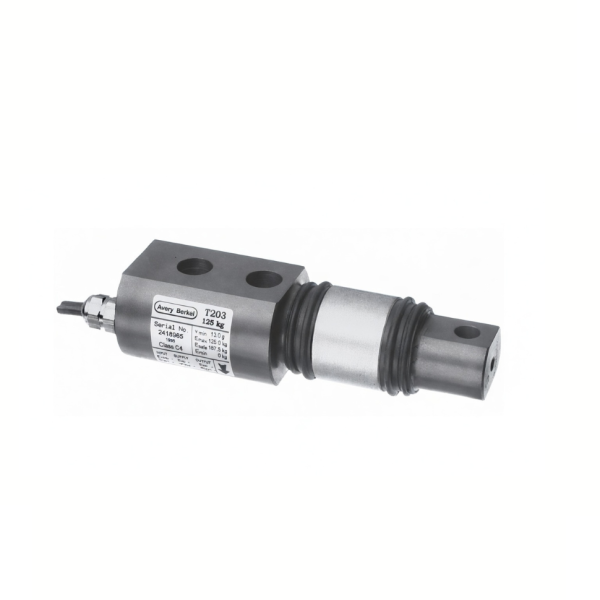

T203: Super-Precision Single-Ended Shear Beam Load Cell

T203: Super-Precision Single-Ended Shear Beam Load Cell

CAS T203 (atau Avery Berkel T203) adalah single-ended shear beam load cell super-presisi berbahan aluminium alloy dengan kapasitas 125 kg, 250 kg, dan 500 kg, output 1.4–1.7 mV/V, akurasi kelas OIML C4 (4000d) hingga C6 (6000d), combined error sangat rendah (±0.008%–0.012%), creep minimal, serta proteksi total IP67 (total immersion tahan 1 m air selama 30 menit). Cocok untuk low-profile platform scale, bench scale presisi, hopper/tank/silo kecil, overhead track scale, atau konversi timbangan mekanik yang butuh akurasi ekstrem, tahan side load, dan lingkungan basah/berdebu. Ada varian hazardous area (Ex ia IIC T6) untuk zona berbahaya.

Category: Brand:

T203 adalah load cell shear beam single-ended premium dari CAS/Avery Berkel yang dirancang khusus untuk aplikasi super-presisi di mana toleransi error harus sangat kecil (kelas OIML C4/C6). Load cell ini menggunakan aluminium alloy high-grade dengan hard anodised finish opsional (tahan korosi ekstra), sehingga ringan, kuat, dan tahan lama dibandingkan baja biasa.

Prinsip Kerja & Keunggulan Utama

  • Tipe single-ended shear beam — satu ujung fixed (terikat), satu ujung free (bisa bengkok), sehingga sangat sensitif terhadap beban vertikal tapi tetap stabil terhadap side load dan momen puntir.
  • Off-center loading tolerance tinggi — maksimum permissible off-center ±0.2% sensitivity pada offset y=50 mm, x=10 mm, z=10 mm (80% kapasitas) — cocok untuk platform scale di mana barang sering diletakkan tidak tepat di tengah.
  • Akurasi super tinggi —
    • Combined error ±0.008%–0.012% RO (C6 lebih baik)
    • Repeatability ±0.007%–0.01% RO
    • Creep 30 menit ±0.008%–0.0125% RO
    • Temperature effect sangat rendah (±0.0006%–0.0011%/°C)
  • Proteksi Lingkungan — Total sealed IP67 (BS EN 60529:1992) — tahan total immersion air 1 m selama 30 menit pada tekanan tertentu, plus tahan debu & korosi.
  • Hazardous Area Version — Varian khusus dengan sertifikasi DEMKO Ex ia IIC T6 (intrinsically safe) — aman untuk zona gas berbahaya (CENELEC/IECEx equivalent), cocok pabrik kimia, solvent, atau gas.

Spesifikasi Teknis Utama

  • Kapasitas : 125 kg, 250 kg, 500 kg
  • Rated Output : 1.4 mV/V (125 kg) atau 1.7 mV/V (250/500 kg) ±0.1%
  • Zero Balance : ±1.0% Rated Output
  • Combined Error : ±0.008%–0.012% Rated Output
  • Repeatability : ±0.007%–0.01% Rated Output
  • Creep (30 min) : ±0.008%–0.0125% Rated Output
  • Temperature Effect : ±0.0006%–0.0011%/°C pada output & zero
  • Excitation : Recommended 10 V AC/DC, Maximum 15 V AC/DC
  • Input/Output Resistance : 410 Ω nominal (input), 350 Ω nominal (output)
  • Insulation Resistance : >5.000 MΩ
  • Safe Overload : 150% Rated Capacity (tanpa pengaruh performa)
  • Side Load Tolerance : Maks 50% Rated Output
  • Deflection at Rated Output : 0.4 mm nominal
  • Material : Aluminium alloy, hard anodised opsional
  • Cable : 6-core, panjang 1.7 m atau 10 m (bisa dipotong tanpa pengaruh performa)
  • Hazardous Version : Ex ia IIC T6, Umax 24 V, Imax 400 mA, Wmax 1.3 W
