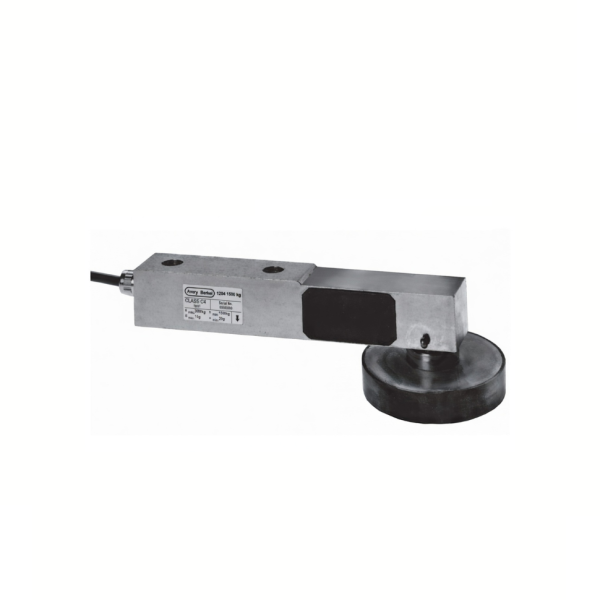

T204 adalah load cell shear beam presisi tinggi (sering disebut super-precision beam cell) yang diproduksi oleh Avery Berkel / Avery Weigh-Tronix (UK). Ini adalah single-bridge force transducer berbahan die steel dengan pelapisan electroless nickel untuk ketahanan korosi yang baik.
Prinsip Kerja & Desain (Analogi Sederhana): Bayangkan sebuah balok besi pendek yang dipasang seperti jembatan cantilever (satu ujung dikunci, ujung lain menahan beban). Saat beban ditekan di ujung bebas, balok mengalami geser (shear force), bukan lentur murni. Strain gauge yang ditempel di area geser akan mendeteksi perubahan kecil tersebut dengan sangat akurat. Karena desain shear beam, load cell ini sangat tahan terhadap gaya samping (side load) — analogi seperti tiang listrik yang kuat meski ditiup angin dari samping.
Kapasitas (Emax):
- 750 kg
- 1500 kg
- 3000 kg
Akurasi & Sertifikasi:
- Kelas akurasi C4 sesuai OIML R60
- 4000 divisions (4000d)
- Vmin = Emax / 15000
- Sertifikat OIML R60 No. R60/1991-GB.97.02
Spesifikasi Elektrik Utama:
- Excitation voltage direkomendasikan: 10 V AC/DC (maksimum 15 V)
- Input resistance (20°C): 410 Ω nominal
- Output resistance (20°C): 350 Ω nominal
- Rated output (sensitivitas): 1.75 mV/V ± 0.1%
- Zero balance: ±1.0% rated output
- Combined error (non-linearity + hysteresis): ±0.012% rated output
- Repeatability: 0.01% rated output
- Creep (30 menit): ±0.0125% rated output
- Temperature effect on output (-10°C to +40°C): ±0.001%/°C
- Temperature effect on zero (-10°C to +40°C): ±0.0025%/°C
Ketahanan Mekanik:
- Overload tanpa merusak performa: 150% Emax
- Ultimate overload: 200% Emax
- Side load maksimum: 50% Emax
- Defleksi pada beban rated: ~0.3 mm (750 & 1500 kg), ~0.8 mm (3000 kg)
- Insulation resistance min: 5,000 MΩ
Proteksi Lingkungan:
- IP65 & IP67 (tahan debu & tahan terendam air hingga 1 m selama 30 menit)
- Strain gauge dikapsulasi dengan butyl rubber + silicone sealant + penutup neoprene rubber
- Tahan cuaca, minyak, refrigerant, asam ringan — tapi tidak tahan aromatic & halogenated hydrocarbons
Fitur Unggulan:
- Akurasi luar biasa dengan creep & hysteresis sangat kecil
- Profil rendah → cocok untuk timbangan platform rendah
- Mudah instalasi
- Sangat tahan gaya samping (side load insensitive)
- Repeatability tinggi
- Ada versi khusus hazardous area (EEx ia IIC T6, DEMKO certificate 97D.122103, Umax 24 V, Imax 400 mA)
Aplikasi Umum:
- Low profile platform scales
- Konversi timbangan mekanik menjadi digital (con-rod conversion)
- Hopper, tank, dan silo weighing
- Overhead track scales
- Engine test stands / dynamometers
Pemasangan & Koneksi:
- Dipasang dengan baut high-tensile grade 8.8 (torque 70 Nm)
- Beban diterapkan di ujung bebas via through-hole atau blind hole
- Kabel 6-core standar 4 m atau 10 m (bisa dipotong tanpa pengaruh performa)
- Wiring: Black (-exc), Green (+exc), Red (-out), White (+out), Blue (-ref), Brown (+ref)
