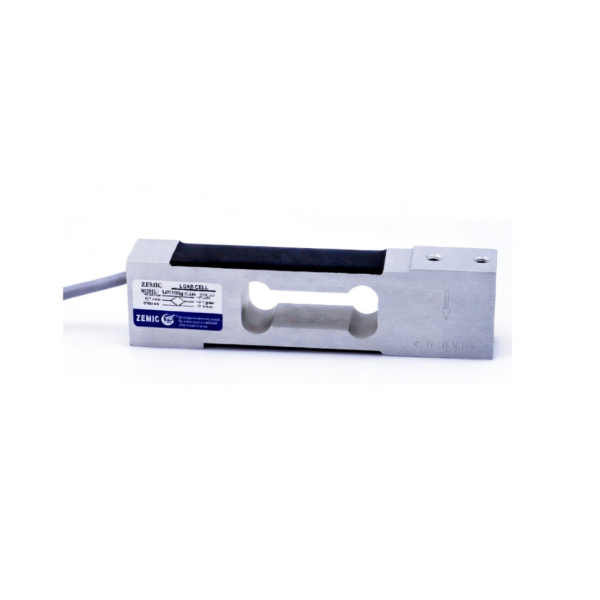

L6N Series – Aluminium Alloy Single Point Load Cell IP65 (3 kg – 100 kg)

L6N adalah load cell single point (parallel beam) aluminium alloy dengan pelapisan colourless anodized, dirancang khusus untuk timbangan retail dan laboratorium kecil yang butuh akurasi tinggi, bobot super ringan, serta proteksi IP65 (tahan debu & cipratan air ringan). Ini seri paling ringan & ekonomis di keluarga L6, sangat cocok untuk pricing scale (timbangan harga di pasar/supermarket), bench scale kecil (timbangan meja lab/retail), counting scale (penghitung jumlah barang), dan berbagai electronic weighing devices dengan platform kompak (maks 350 × 400 mm).

Desain parallel beam-nya memberikan akurasi tinggi dengan corner effect rendah (eccentric loading minim), deflection kecil, dan kestabilan suhu baik, sehingga tetap presisi meski barang diletakkan agak ke pinggir platform. Aluminium alloy anodized membuatnya sangat ringan (weight ~0.4–0.8 kg), tahan korosi ringan, dan harga sangat terjangkau dibanding stainless steel – ideal untuk aplikasi indoor/retail di mana IP68 tidak diperlukan. Kabel 6-wire (sense) memastikan kompensasi tegangan jarak kabel, sehingga sinyal tetap stabil meski ada noise kecil dari lingkungan.

Spesifikasi Teknis Utama:

Material Element: Aluminium alloy (colourless anodized)
Protection: IP65 (tahan debu & cipratan air ringan sesuai EN 60529)
Capacity Range (E_max): 3 kg, 5 kg, 8 kg, 10 kg, 15 kg, 20 kg, 30 kg, 50 kg, 75 kg, 100 kg
Accuracy Class: C3 / C4 (OIML R60 compliant, test certificate D09-06.11 Revision 1, C of C R60/2000-CNI-06.04)
Output Sensitivity: 2.0 ±0.2 mV/V
Maximum Number of Load Cell Intervals (n_LC): 3000 (C3) / 4000 (C4)
Ratio Y = E_max / V_min: 12.000
Combined Error: ≤ ±0.023 % FS
Creep (30 menit): ≤ ±0.0167 % FS (C3) / ≤ ±0.0125 % FS (C4)
Temperature Effect on Zero (ZTC): ≤ ±0.0175 % FS / 10°C (C3) / ≤ ±0.0131 % FS / 10°C (C4)
Temperature Effect on Sensitivity (STC): ≤ ±0.020 % FS / 10°C (C3) / ≤ ±0.0131 % FS / 10°C (C4)
Zero Balance: ≤ ±2.0 % FS
Input Resistance: 409 ±6 Ω
Output Resistance: 350 ±3 Ω
Insulation Resistance: ≥ 5000 MΩ (at 50 VDC)
Compensated Temperature Range: -10°C ~ +40°C
Operating Temperature Range: -35°C ~ +65°C
Storage Temperature: -40°C ~ +70°C
Excitation Voltage Recommended: 5 – 12 V DC
Excitation Maximum: 18 V DC
Safe Overload: 150 % FS
Ultimate Overload: 300 % FS
Platform Size Recommended: Maksimal 350 × 400 mm
Cable: Shielded 6-conductor AWG24, diameter Ø5 mm, length 3 m (standar), jacket PVC, shield not connected to element
Wiring (6-Wire Connection):
- Input (+) : Red
- Sense (+) : Blue
- Output (-) : White
- Sense (-) : Brown
- Input (-) : Black
- Output (+) : Green

Dimensi Outline (dalam mm, serupa seri L6 kecil):

3–100 kg (seragam): Panjang total ~130 mm, lebar ~30–40 mm, tinggi ~25–35 mm, mounting 4 lubang M6, jarak mounting ~100–110 mm, torque screw M6 10 Nm (dengan oli untuk keamanan).
