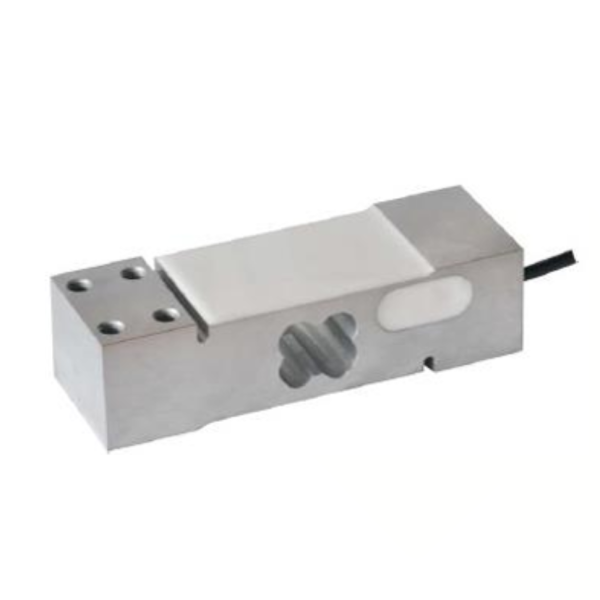

L6G adalah load cell single point (parallel beam) aluminium alloy premium yang dirancang khusus untuk timbangan platform dengan struktur single atau double load cell, memberikan akurasi tinggi dengan harga sangat kompetitif. Material aluminium dengan pelapisan anodized membuatnya super ringan (weight ~4.8–9.5 kg tergantung kapasitas), tahan korosi ringan, dan ideal untuk aplikasi indoor/gudang di mana IP68 tidak diperlukan. Proteksi IP65 memastikan tahan debu total dan cipratan air kuat (selang cuci lantai, tumpahan cairan ringan), sehingga cocok untuk pabrik ringan, gudang logistik, retail besar, atau area semi-basah.
Desain parallel beam-nya memungkinkan platform lebar (hingga 600 × 600 mm) tetap akurat meski beban tidak tepat di tengah (eccentric loading error sangat kecil), deflection terkendali, dan kestabilan suhu baik di rentang operasi -10°C hingga +40°C (compensated). Kabel 6-conductor (sense wires) memberikan kompensasi tegangan jarak kabel, sehingga sinyal tetap stabil meski instalasi kabel agak panjang atau suhu berubah. Mounting dengan 8 lubang M12 memudahkan pemasangan pada struktur baja atau beton, dengan torque rekomendasi 75 Nm (M12) untuk kestabilan maksimal.
Spesifikasi Teknis Utama
- Material Element: Aluminium alloy (colourless anodized)
- Protection: IP65 (tahan debu & cipratan air kuat sesuai EN 60529)
- Rated Capacity (E_max): 60 kg, 100 kg, 150 kg, 200 kg, 250 kg, 300 kg, 400 kg, 500 kg
- Output Sensitivity: 2.0 ±0.2 mV/V
- Accuracy Class: OIML C3 / C4
- Creep (30 menit): ≤ ±0.0167 % FS (C3) / ≤ ±0.0125 % FS (C4)
- Combined Error: ≤ ±0.023 % FS (C3) / ≤ ±0.018 % FS (C4)
- Zero Balance: ≤ ±2.0 % FS
- Input Resistance: 404 ±15 Ω
- Output Resistance: 350 ±3 Ω
- Insulation Resistance: ≥ 2000 MΩ (at 50 VDC)
- Compensated Temperature Range: -10°C ~ +40°C
- Operating Temperature Range: -20°C ~ +50°C
- Excitation Voltage Recommended: 5–12 V DC
- Excitation Maximum: 15 V DC
- Safe Overload: 150 % FS
- Ultimate Overload: 300 % FS
- Cable: Shielded 6-conductor, diameter Ø6.2 mm, length 3 m (standar), jacket PVC, shield not connected to element
- Wiring (6-Wire Connection):
- Input (+) : Red
- Sense (+) : Brown
- Output (-) : White
- Sense (-) : Yellow
- Input (-) : Black
- Output (+) : Blue
Dimensi & Platform Rekomendasi
- Ukuran Load Cell: Kompak dengan 8 lubang mounting M12
- Platform Maksimal Direkomendasikan: 600 × 600 mm (single/double load cell)
- Berat Load Cell: Sangat ringan (~4.8–9.5 kg tergantung kapasitas)
