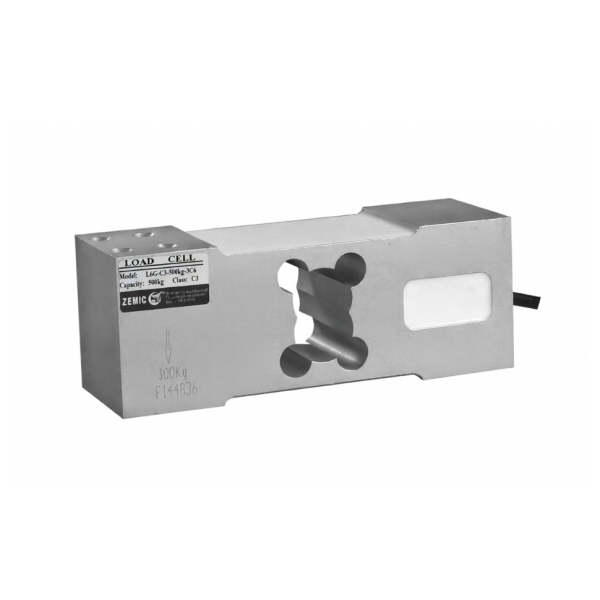

L6G Series – Aluminium Alloy Single Point Load Cell IP65 (50 kg – 600 kg)

L6G adalah load cell single point (parallel beam) aluminium alloy dengan pelapisan colourless anodized, dirancang khusus untuk timbangan platform dengan struktur single atau double load cell yang memerlukan akurasi tinggi, bobot ringan, serta proteksi IP65 (tahan debu & cipratan air ringan). Load cell ini sangat cocok untuk platform scale lantai sedang (600 × 600 mm), floor scale gudang/retail, hopper scale ringan, belt scale kecil, dan berbagai electronic weighing devices di lingkungan indoor/gudang yang tidak memerlukan IP68 penuh.

Desain parallel beam-nya memberikan akurasi tinggi dengan corner effect rendah (eccentric loading minim), deflection terkendali, dan kestabilan suhu baik, sehingga tetap presisi meski beban tidak tepat di tengah platform atau ada getaran ringan. Aluminium alloy anodized membuatnya ringan (weight ~4.8–9.5 kg tergantung kapasitas), tahan korosi ringan, dan sangat ekonomis dibanding stainless steel – ideal untuk aplikasi gudang/pabrik ringan di mana biaya menjadi pertimbangan utama. Kabel 6-wire (sense) memastikan kompensasi tegangan jarak kabel, sehingga sinyal tetap stabil meski instalasi kabel panjang. Varian 1000 Ohm (R1) tersedia untuk aplikasi khusus tapi excluded dari sertifikasi OIML.

Spesifikasi Teknis Utama:

Material Element: Aluminium alloy (colourless anodized)
Protection: IP65 (tahan debu & cipratan air ringan sesuai EN 60529)
Capacity Range (E_max): 50 kg, 100 kg, 150 kg, 200 kg, 250 kg, 300 kg, 500 kg, 600 kg
Accuracy Class: C3 / C4 (OIML R60 compliant, test certificate D09-03.22 Rev 2, C of C R60/2000-NL1-17.67)
Output Sensitivity: 2.0 ±0.2 mV/V
Maximum Number of Load Cell Intervals (n_LC): 3000 (C3) / 4000 (C4)
Ratio Y = E_max / V_min: 10.000 (C3) / 15.000 (C4)
Combined Error: ≤ ±0.023 % FS (C3) / ≤ ±0.018 % FS (C4)
Creep (30 menit): ≤ ±0.0167 % FS (C3) / ≤ ±0.0125 % FS (C4)
Temperature Effect on Zero (ZTC): ≤ ±0.0175 % FS / 10°C (C3) / ≤ ±0.0131 % FS / 10°C (C4)
Temperature Effect on Sensitivity (STC): ≤ ±0.020 % FS / 10°C (C3) / ≤ ±0.0131 % FS / 10°C (C4)
Zero Balance: ≤ ±2.0 % FS
Input Resistance: 406 ±6 Ω (varian 1000 Ω tersedia tapi excluded OIML)
Output Resistance: 350 ±3 Ω
Insulation Resistance: ≥ 5000 MΩ (at 50 VDC)
Compensated Temperature Range: -10°C ~ +40°C
Operating Temperature Range: -35°C ~ +65°C
Storage Temperature: -40°C ~ +70°C
Excitation Voltage Recommended: 5 – 12 V DC
Excitation Maximum: 18 V DC
Safe Overload: 150 % FS
Ultimate Overload: 300 % FS
Platform Size Recommended: Maksimal 600 × 600 mm
Cable: Shielded 6-conductor AWG24, diameter Ø6.2 mm, length 3 m (standar), jacket PVC, shield not connected to element
Wiring (6-Wire Connection):
- Input (+) : Red
- Sense (+) : Brown
- Output (-) : White
- Sense (-) : Yellow
- Input (-) : Black
- Output (+) : Blue

Dimensi Outline (dalam mm, berdasarkan tabel serupa L6F/L6G):

50–200 kg: H 75, H1 50, L 156, W 44, W1 24, M M12
250–500 kg: H 95, H1 70, L 146, W 60, W1 36, M M12
600 kg: H 95–125 (varian), H1 70–95, L 146–176, W 60–76, W1 36–46, M M12/M16

Model Tersedia (dengan Kode Artikel Standar):
