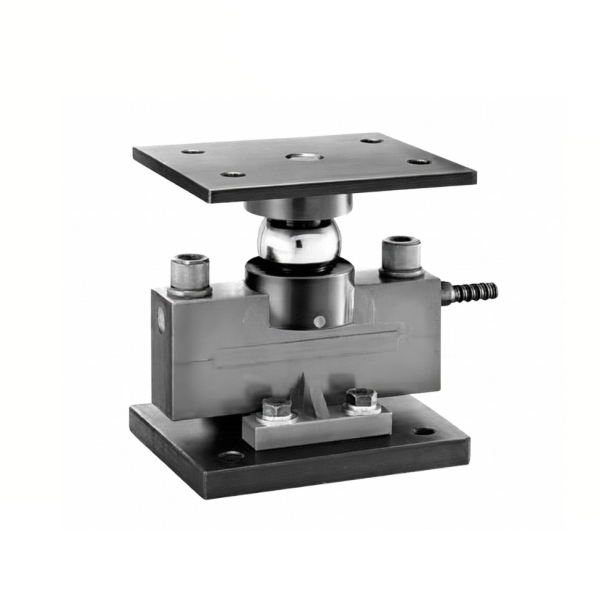

DSB Series merupakan double-ended shear beam load cell kelas heavy industrial dari CAS Korea yang dirancang khusus untuk aplikasi timbangan berat tinggi (10–30 ton) di lingkungan industri keras. Tipe double-ended shear beam berarti kedua ujung load cell fixed (terikat), sehingga sangat tahan terhadap gaya samping (side force), shock, getaran, dan momen puntir — ideal untuk timbangan yang mengalami beban dinamis atau tidak simetris seperti hopper bergetar, silo dengan angin kencang, atau timbangan lantai yang dilewati forklift/truk.
Material painted steel (baja dengan lapisan cat anti-korosi) memberikan kekuatan mekanis luar biasa dan harga lebih ekonomis dibanding stainless steel full, tapi tetap tahan korosi ringan di lingkungan outdoor/industri. Proteksi IP67 (tahan debu & perendaman air sementara hingga 1 m) membuatnya aman untuk cuci bersih atau area semi-basah seperti pabrik semen, pupuk, biji-bijian, atau proses batching.
Keunggulan utama DSB adalah robust design & strong against shock/side force — error tetap minimal meski ada guncangan atau beban lateral tinggi, sehingga sering dipakai di hopper scale atau tank scale yang bergetar atau terkena angin. Instalasi mudah karena desain double-ended memungkinkan mounting simetris tanpa perlu alignment rumit.
Fitur Utama
- Double-Ended Shear Beam — Tahan side force, shock, dan getaran tinggi — error off-center/lateral sangat rendah, cocok untuk beban dinamis.
- Painted Steel Construction — Baja kuat dengan lapisan cat anti-korosi — tahan banting, hemat biaya, dan cocok untuk aplikasi non-food grade atau semi-korosi.
- High Accuracy & Stability —
- Combined error 0.02%
- Repeatability 0.02%
- Creep (30 min) 0.03%
- Temperature effect rendah (zero 0.03%/10°C, output 0.015%/10°C)
- Proteksi IP67 — Tahan debu & perendaman air sementara — aman untuk outdoor terlindung atau cuci bersih ringan.
- Output Sensitivitas Tinggi — 2.0 mV/V ±0.004 — sinyal kuat & stabil, kompatibel dengan indikator CAS (CI-150A, CI-600A, CI-500A) atau brand lain.
- Excitation Fleksibel — Recommended 10 V, max 15 V — support 4-wire atau 6-wire untuk kompensasi kabel panjang.
- Kabel — Braided shield 4-wire round cable dengan PVC jacket — tahan noise & mekanis, panjang standar (tidak disebutkan eksplisit, biasanya 6–10 m).
- Safe Overload — Tidak disebut eksplisit, tapi standar shear beam CAS biasanya 150–200% — tahan beban berlebih sementara.
Spesifikasi Teknis Utama
- Kapasitas (Max Capacity) : 10 tf, 25 tf, 30 tf (ton force ≈ 10.000 kg, 25.000 kg, 30.000 kg)
- Rated Output : 2.0 mV/V ±0.004
- Zero Balance : 0 ±0.02 mV/V
- Combined Error : 0.02%
- Repeatability : 0.02%
- Creep (30 min) : 0.03%
- Temperature Effect : Zero 0.03%/10°C, Output 0.015%/10°C
- Excitation Voltage : Recommended 10 V, Max 15 V
- Input Resistance : 800 ±40 Ω
- Output Resistance : 700 ±7 Ω
- Insulation Resistance : >2000 MΩ
- Compensated Temp Range : -10°C ~ +40°C
- Operating Temp Range : -20°C ~ +80°C
- Protection Class : IP67
- Material : Painted steel
- Kabel : Braided shield 4-wire PVC jacket
