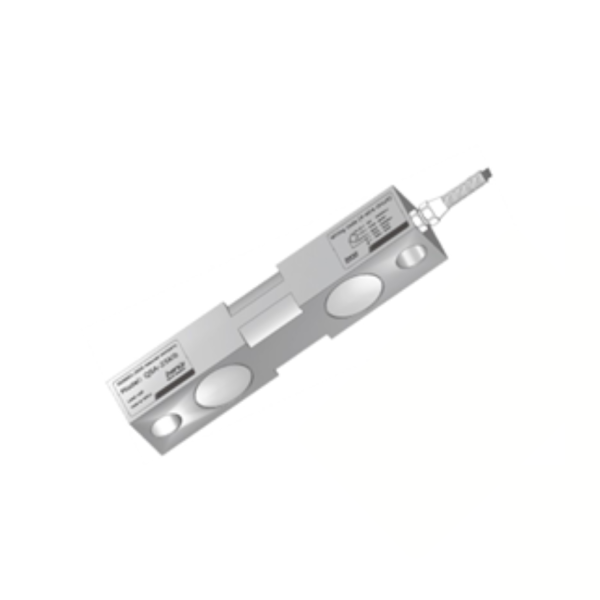

DEBBWB adalah load cell double-ended shear beam (double shear beam) heavy-duty premium yang dirancang khusus untuk aplikasi timbangan berat ekstrem seperti truck scale (weighbridge), railway scale, tank/silo weighing, hopper scale besar, blending scale, dan berbagai sistem timbangan industri berat di lingkungan outdoor, pertambangan, pabrik semen/batu bara, pupuk, atau area dengan risiko korosi tinggi, hujan deras, banjir ringan, serta beban dinamis dari kendaraan berat.
Desain double-ended shear beam-nya (dua zona geser paralel) memberikan kekakuan radial & lateral sangat tinggi, tahan gaya samping, momen puntir, dan getaran ekstrem (misal truk masuk/keluar atau material silo mengalir deras), deflection minimal, serta kestabilan akurasi jangka panjang. Varian stainless steel dengan elastomer memberikan proteksi IP68 hermetically sealed (tahan perendaman air 1 m selama 30 menit pada tekanan 1 atm), sementara alloy steel menawarkan opsi lebih ekonomis dengan IP67. Sensitivitas 3.0 ±0.015 mV/V yang sangat stabil dan akurasi C3 OIML (3000 divisi) menjadikannya pilihan utama untuk aplikasi legal metrologi dengan nLC hingga 3000.
Kabel shielded 4-core Ø6 mm panjang 7–16 m (tergantung kapasitas) memastikan sinyal tetap bersih meski jarak ke indikator jauh, dengan wiring standar (Red: Excitation+, Black: Excitation-, Green: Signal+, White: Signal-). Cocok dipasang di pondasi beton atau struktur baja dengan mounting rocker/self-aligning untuk centering otomatis & lift-off protection.
Spesifikasi Teknis Utama
- Material Element: Alloy steel atau stainless steel dengan elastomer
- Protection: IP67 (alloy steel) / IP68 (stainless steel, hermetically sealed, tahan perendaman 1 m / 30 menit)
- Rated Capacity (E_max): 10 klb, 15 klb, 20 klb, 25 klb, 30 klb, 35 klb, 50 klb, 75 klb, 100 klb
- Output Sensitivity: 3.0 ±0.015 mV/V
- Accuracy Class: C3 OIML R60 (3000 divisi verifikasi)
- Combined Error: ≤ ±0.015 % FS
- Creep (30 menit): ±0.0166 % FS
- Zero Balance: ±1.0 % FS
- Input Resistance: 775 ±10 Ω
- Output Resistance: 702 ±3 Ω
- Insulation Resistance: ≥ 5000 MΩ (at 50 VDC)
- Compensated Temperature Range: -10°C ~ +40°C
- Operating Temperature Range: -20°C ~ +70°C
- Excitation Voltage Recommended: 5–12 V DC
- Excitation Maximum: 15 V DC
- Safe Overload: 150 % FS
- Ultimate Overload: 300 % FS
- Cable: Shielded 4-conductor, diameter Ø6 mm, length 7 m (≤50 klb), 12–16 m (lebih tinggi), jacket PVC
- Wiring (4-Wire Connection):
- Excitation (+) : Red
- Excitation (-) : Black
- Signal (+) : Green
- Signal (-) : White
Dimensi Outline (mm, berdasarkan kapasitas)
- 10–25 klb: A ≈ 36.6–38.1, B ≈ 49.3–63.5, C ≈ 222.2, D ≈ 190.5, E ≈ 20.6, F ≈ 41.1, G ≈ 50.5
- 30–50 klb: A ≈ 62, B ≈ 74.7, C ≈ 393.7, D ≈ 292.1, E ≈ 33.3, F ≈ 82.5, G ≈ 75.9
- 75–100 klb: A ≈ 74.7, B ≈ 100.1, C ≈ 469.9, D ≈ 381.0, E ≈ 41.4, F ≈ 82.5, G ≈ 107.9
