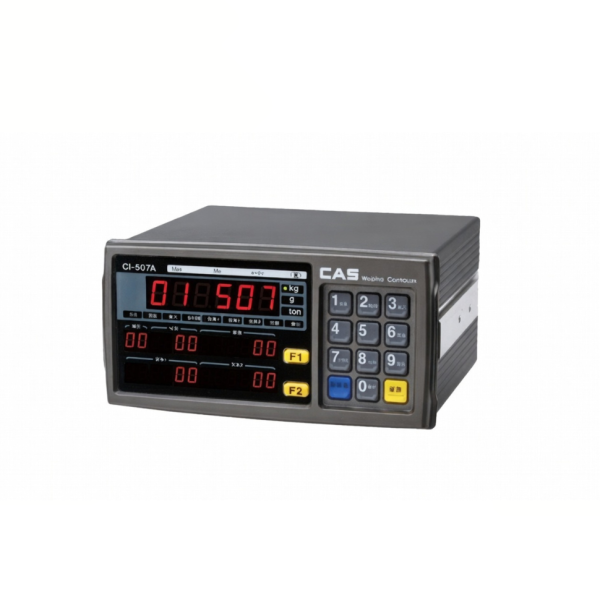

CI-500A Series merupakan lini weighing controller profesional dari CAS yang dirancang untuk aplikasi penimbangan industri berat dan kompleks. Berbeda dengan CI-150A (high-speed sederhana) atau CI-200A (portable manual), seri ini lebih ke arah kontrol otomatisasi: punya external I/O banyak, sub-display untuk info tambahan (item, setpoint, step), dan mode khusus seperti packing, checking, batching, loss-in-weight. Cocok banget buat engineer yang bangun sistem filling, dosing, batching, atau checkweighing otomatis di pabrik makanan, kimia, semen, atau logistik berat.
Seri ini terdiri dari beberapa varian dengan fungsi spesifik:
- CI-501A: Versi dasar dengan external input 4ea, interface fleksibel (PRT, current loop, RS-232C, opsional RS-422/485, BCD), cocok untuk tester, platform, animal, truck scale.
- CI-502A: Tambah external output 6ea + 4 steps control, mode Limit/Packer/Checker, aplikasi packing & checking scale.
- CI-505A: Fokus batching control (4 steps control), sub-display ITEM/SPI/SPI2/COUNT, external output 6ea, ideal hopper/packing scale.
- CI-507A: Khusus loss-in-weight (3 steps control), sub-display ITEM/FALL/FINAL/SPI/TRG, sangat akurat untuk aplikasi pengurangan berat (dosing keluar dari hopper).
Fitur Utama
- High Speed A/D & High Resolution — Konversi 200 times/sec (sigma-delta method), resolusi display 1/10,000 (internal hingga 1/520,000), respons cepat untuk kontrol real-time tanpa lag.
- Shielded Against Noise (RFI & EMI) — Struktur shielded + filter digital, stabil di lingkungan pabrik penuh inverter, motor servo, atau noise listrik tinggi.
- Highly Legible LED Display + Sub Display — Main display 6 digit LED (tinggi 25mm) super terang + auxiliary/sub display 4~5ea (untuk item number, setpoint, step proses, fall weight, dll.). Analoginya seperti dashboard mobil: speedometer utama + indikator oli, suhu, RPM di samping.
- External I/O Kuat — 4 external input (untuk sensor limit, start/stop, dll.) + 6 external output (relay untuk valve, conveyor, alarm). Cocok buat interlock dengan PLC atau aktuator.
- Various Control Modes — Limit mode (HI/LO alarm), Packer mode (filling target), Checker mode (sortir OK/NG), Batching (multi-step), Loss-in-weight (kontrol discharge akurat).
- Easy Setup & Numeric Keypad — Keypad numerik + shortcut keys, full digital calibration, multi-calibration, mudah set parameter tanpa PC.
- Terminal Block & Interfaces — Instalasi kabel mudah via terminal block. Standard: RS-232C, current loop, printer port. Optional: RS-422/485 (networking multi-drop), analog out (0-10V / 4-20mA), BCD in/out, remote display.
- Self-Hardware Test Function — Saat instalasi, test sendiri apakah kabel load cell, input/output, interface terhubung benar — mencegah error startup.
- Lainnya — Watch-dog circuitry (auto recovery), weight back-up (simpan data saat mati listrik), berbagai unit (kg, ton, g), digital filter adjustable.
Spesifikasi Teknis Utama
- Model : CI-501A / CI-502A / CI-505A / CI-507A
- Load Cell Excitation : DC 10V
- Load Cell Connection : Hingga 8 load cell @ 350Ω (4-wire atau 6-wire)
- Zero Adjustment Range : -0.6 mV ~ +42.0 mV
- Input Sensitivity : 0.45 µV/d
- A/D Resolution : Internal 1/520,000, Display 1/10,000
- A/D Conversion Speed : 200 times/sec
- Display : 6 digit LED (25mm) + sub-display 4~5 digit LED
- Power Supply : AC 100-250V, 50/60Hz
- Operating Temperature : -10°C ~ +40°C
- Product Size : 195(W) × 189(D) × 98(H) mm
- Weight : ≈ 1.8 kg
- Interface Standard : RS-232C, Current loop, Printer port
- Options : RS-422/485, Analog out (V/I), BCD in/out, Remote display
