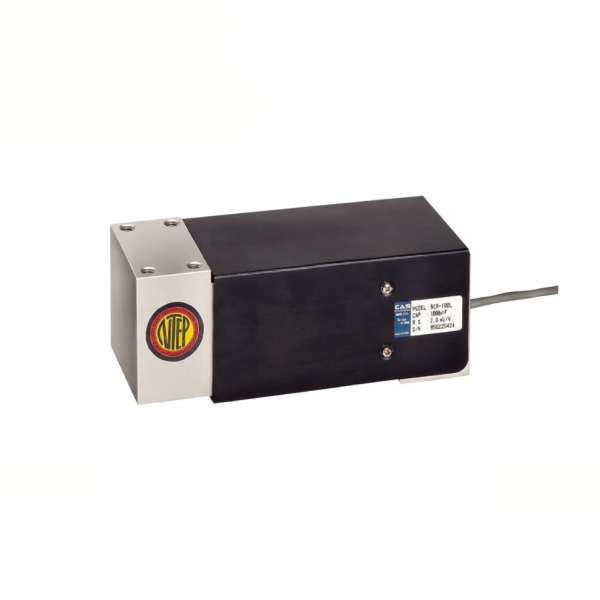

BCM Series: Single Point Load Cell Aluminium Mid-High Capacity

BCM Series: Single Point Load Cell Aluminium Mid-High Capacity

CAS BCM Series adalah single point load cell berbahan aluminium alloy dengan kapasitas 50 kgf hingga 500 kgf (100 lb – 1000 lb), output sensitivitas 2 mV/V ±10%, akurasi tinggi (combined error <0.02% RO), off-center compensated, dan proteksi IP65. Cocok untuk platform scale sedang-besar, bench scale heavy-duty, checkweighing system, atau timbangan hopper kecil yang butuh kemampuan beban off-center akurat, desain ringan, dan kompatibilitas luas dengan indikator CAS atau brand lain.

Category: Brand:

BCM Series merupakan single point load cell (platform load cell / off-center load cell) kelas mid-high capacity dari CAS Korea, dirancang khusus untuk aplikasi timbangan dengan platform lebih besar (hingga ~600×600 mm atau lebih tergantung mounting) dan beban berat hingga 500 kgf. Load cell ini menggunakan aluminium alloy berkualitas tinggi sehingga bobotnya ringan dibandingkan stainless steel, tapi tetap kuat, tahan korosi ringan (anodized atau treated), dan ekonomis untuk penggunaan semi-industri atau retail heavy-duty.

Keunggulan utama BCM adalah off-center compensation yang sangat baik pada kapasitas tinggi — beban yang tidak tepat di tengah platform tetap terbaca akurat, sehingga cocok untuk timbangan platform di gudang, produksi, atau checkweighing di mana operator sering meletakkan barang besar/sembarangan. Dibandingkan BCL Series (yang lebih low-profile dan kapasitas max 200 kg), BCM punya kapasitas lebih besar dan konstruksi lebih robust untuk aplikasi yang lebih berat.

Fitur Utama

  • Single Point dengan Off-Center Compensation Tinggi — Akurasi tetap stabil meski beban off-center — ideal untuk platform persegi besar tanpa perlu 4 load cell.
  • Range Kapasitas Mid-High — 50, 75, 100, 150, 200, 300, 500 kgf — cover kebutuhan platform scale sedang hingga besar di gudang, pabrik ringan, atau checkweighing conveyor.
  • Sensitivitas Output Standar Industri — 2 mV/V ±10% — mudah dihubungkan ke hampir semua indikator digital CAS (CI-150A, CI-600A, HDI, CL series) atau brand lain (Mettler, Ohaus, dll.).
  • Akurasi & Stabilitas Premium —
    • Combined error <0.02% RO
    • Repeatability <0.01% RO
    • Creep (30 menit) <0.017% RO
    • Temperature effect sangat rendah (zero <0.014% RO/10°C, output <0.011% RO/10°C)
  • Proteksi IP65 — Tahan debu & cipratan air kuat — aman untuk lingkungan semi-basah (gudang cuci, produksi makanan ringan, atau outdoor terlindung).
  • Excitation Fleksibel — Direkomendasikan DC 10 V, maksimum 15 V — support 4-wire atau 6-wire (remote sense) untuk kompensasi drop voltage pada kabel panjang.
  • Material & Mounting — Aluminium alloy, mounting hole standar (lihat dimensi), kabel 3 m 4/6-wire + shield — warna kode internasional (Red +Exc, Black -Exc, Green +Sig, White -Sig, Blue +Sense, Brown -Sense).
  • Safe Overload — 150% kapasitas rated — tahan beban berlebih sementara tanpa rusak permanen.

Spesifikasi Teknis Utama

  • Kapasitas (Rated Load) : 50, 75, 100, 150, 200, 300, 500 kgf
  • Rated Output (R.O.) : 2 mV/V ±10%
  • Combined Error : <0.02% R.O.
  • Repeatability : <0.01% R.O.
  • Creep (30 min) : <0.017% R.O.
  • Zero Balance : ±5% R.O.
  • Input/Output Resistance : 400 ±20 Ω / 350 ±3.5 Ω
  • Insulation Resistance : >2000 MΩ
  • Excitation Voltage : Recommended DC 10 V, Max 15 V
  • Safe Overload : 150% kapasitas rated
  • Protection Class : IP65
  • Operating Temperature : -20°C ~ +70°C
  • Compensated Temperature Range : -10°C ~ +40°C
  • Material : Aluminium alloy
  • Kabel : 3 m (10 ft), 4/6 conductor + shield
