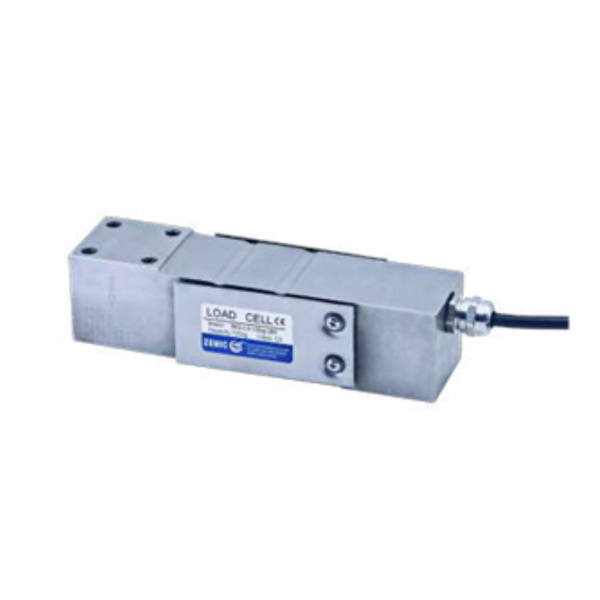

B6Q adalah load cell single point (parallel beam / bending beam type) high-accuracy yang dirancang untuk timbangan platform kompak di lingkungan retail, makanan, laboratorium, dan industri ringan yang memerlukan proteksi IP67 penuh terhadap cipratan air, debu, minyak, dan korosi. Load cell ini menggunakan konstruksi stainless steel (atau alloy steel pada varian tertentu) dengan potting adhesive untuk ketahanan maksimal, serta fitur sense wires pada kabel 4-conductor untuk kompensasi tegangan jarak kabel, sehingga pengukuran tetap stabil dan akurat meski instalasi kabel panjang atau suhu berubah.
Cocok untuk aplikasi seperti pricing scales (timbangan harga di pasar/supermarket), bench scales (timbangan meja), platform scales kecil, belt scales ringan, counting scales, dan berbagai electronic weighing devices yang menggunakan single load cell structure dengan platform ukuran 400 × 400 mm.
Spesifikasi Teknis Utama:
- Material Element: Stainless steel / Alloy steel
- Protection: IP67 (hermetically sealed, tahan air/debu/minyak/korosi)
- Capacity Range (E_max): 50 kg, 100 kg, 150 kg, 200 kg, 250 kg
- Accuracy Class: C3 (OIML compliant)
- Maximum Number of Load Cell Intervals (n_LC): 3000
- Ratio Y = E_max / V_min: 10.000
- Combined Error: ≤ ±0.020 % FS
- Creep (30 menit): ≤ ±0.016 % FS
- Temperature Effect on Sensitivity: ≤ ±0.011 % FS / 10°C
- Temperature Effect on Zero: ≤ ±0.015 % FS / 10°C
- Output Sensitivity: 2.0 ±0.2 mV/V (varian “S1”: 2.0 ±0.002 mV/V dengan input resistance 384 ±4 Ω)
- Input Resistance: 400 ±20 Ω (varian S1: 384 ±4 Ω)
- Output Resistance: 351 ±2 Ω
- Insulation Resistance: ≥ 5000 MΩ (at 50 VDC)
- Zero Balance: ≤ ±1.5 % FS
- Compensated Temperature Range: -10°C ~ +40°C
- Operating Temperature Range: -35°C ~ +65°C
- Excitation Voltage Recommended: 5 – 12 V DC
- Excitation Maximum: 18 V DC
- Safe Overload: 150 % FS
- Ultimate Overload: 300 % FS
- Corner Correction: 0.02 % load value / 100 mm
- ATEX Classification (opsional): II1G Ex ia IIC T4, II1D Ex iaD T73°C, II3G Ex nL IIC T4, atau sejenis
- Platform Size Recommended: Maksimal 400 × 400 mm
Dimensi Outline (dalam mm, berdasarkan tabel kapasitas):
- 50 kg:
- H: 38 mm
- H1: 36 mm
- M: M6-6H (threaded hole)
- 100 kg:
- H: 39.9 mm
- H1: 38 mm
- M: 1/4-28UNF-2B (atau M6/M8 varian)
- 150–250 kg: Serupa dengan 100 kg, tapi dimensi sedikit lebih tebal pada mounting area
Cable & Wiring (4-Wire + Sense):
- Shielded 4-conductor cable + sense wires, diameter Ø5 mm, standard length 1.5 m
- Wiring:
- Input (+) : Red
- Sense (+) : Brown
- Output (-) : White
- Input (-) : Black
- Sense (-) : Yellow
- Output (+) : Blue
- Shield: Transparent
Model Tersedia (Kode Artikel Standar):
- B6Q-C3-xxkg-1.5B6
- B6Q-C3-xxkg-1.5B6-S1
- B6Q-C3-xxkg-1.5YB6-S1
