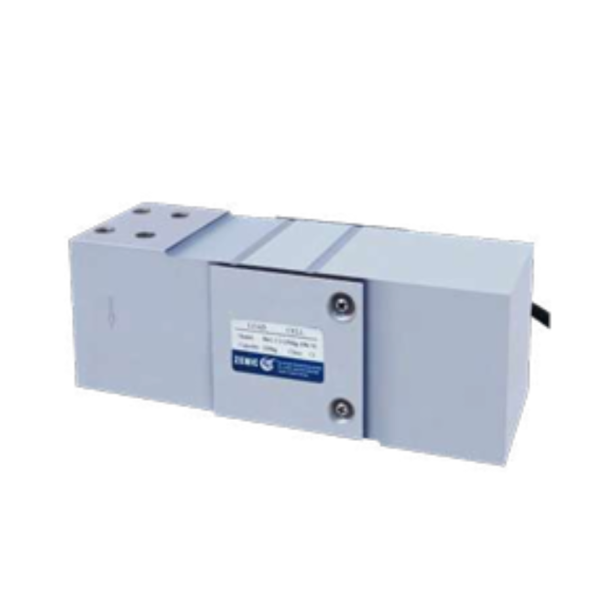

B6G / H6G adalah seri load cell single point (parallel beam / bending beam type) berbahan stainless steel full, dirancang untuk timbangan platform dengan struktur single atau double load cell yang memerlukan akurasi tinggi dan proteksi IP66 (tahan debu kuat dan cipratan air dari segala arah). Load cell ini ideal untuk platform scales (timbangan lantai), bench/floor scales, hopper weighing ringan, pallet scales, dan berbagai electronic weighing devices di lingkungan retail, gudang, pabrik makanan ringan, atau area semi-basah.
- B6G: Versi stainless steel (material utama element stainless steel sesuai EN 60529) – ketahanan korosi baik, cocok untuk aplikasi yang butuh tahan karat dan kebersihan.
- H6G: Versi alloy steel (kemungkinan nickel-plated atau treated, meski gambar fokus stainless) – lebih ekonomis jika tersedia, tapi spek utama menekankan stainless steel.
Spesifikasi Teknis Utama:
- Material Element: Stainless steel
- Protection: IP66 (tahan debu kuat & cipratan air kuat)
- Capacity Range (E_max): 50 kg, 100 kg, 150 kg, 200 kg, 250 kg, 300 kg, 500 kg, 600 kg, 635 kg
- Accuracy Class: C3 (OIML R60 compliant)
- Maximum Number of Load Cell Intervals (n_LC): 3000
- Ratio Y = E_max / V_min: 10.000
- Combined Error: ±0.023 % FS
- Creep (30 menit): Tidak disebutkan eksplisit, standar C3 ~ ±0.016–0.020 % FS
- Temperature Effect on Sensitivity: ±0.011 % FS / 10°C (estimasi standar)
- Temperature Effect on Zero: ±0.015 % FS / 10°C (estimasi standar)
- Output Sensitivity: 2.0 ±0.2 mV/V (varian “S1”: 2.0 ±0.002 mV/V dengan input resistance 384 ±4 Ω)
- Input Resistance: 400 ±20 Ω
- Output Resistance: 350 ±3 Ω
- Insulation Resistance: ≥ 5000 MΩ (at 50 VDC); varian “G”: insulation resistance bridge circuit to shielded wire = 0 (grounded shield)
- Zero Balance: ≤ ±1.0 % FS
- Compensated Temperature Range: -10°C ~ +40°C
- Operating Temperature Range: -35°C ~ +65°C
- Storage Temperature: -40°C ~ +70°C
- Excitation Voltage Recommended: 5 – 12 V DC
- Excitation Maximum: 18 V DC
- Safe Overload: 150 % FS
- Ultimate Overload: 300 % FS
- Platform Size Recommended: Maksimal 600 × 600 mm
- ATEX Classification (opsional): II1G Ex ia IIC T4, II1D Ex iaD T73°C, II3G Ex nL IIC T4, atau sejenis
Cable & Wiring (6-Wire Connection dengan Sense Wires):
- Shielded 6-conductor cable, diameter Ø6 mm, standard length 3 m
- Shield connected to element (beda dengan seri sebelumnya yang not connected)
- Wiring:
- Input (+) : Red
- Sense (+) : Brown
- Output (-) : White
- Input (-) : Black
- Sense (-) : Yellow
- Output (+) : Blue
- Shield: Connected to element
Dimensi Outline (dalam mm, berdasarkan diagram):
- Panjang total (L): ~174 mm
- Lebar badan (W): ~43 mm
- Tinggi (H): ~65 mm
- Mounting holes: 2 lubang M8 (depth 25 mm) di kedua ujung
- Jarak mounting: ~150 mm (dua ujung)
- Kabel keluar: Dari salah satu sisi dengan connector
Model Tersedia (Kode Artikel Standar):
- B6G-C3-xxkg-386
- B6G-C3-xxkg-3G (xxkg = kapasitas seperti 100kg, 200kg, 500kg, dll.)
