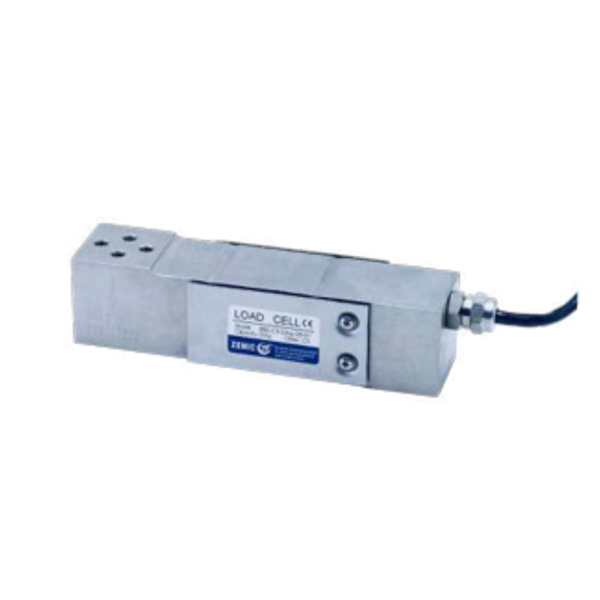

B6E / H6E adalah seri load cell single point (parallel beam) yang dirancang untuk timbangan platform kecil hingga sedang di lingkungan retail, makanan, kimia ringan, dan industri yang memerlukan proteksi IP67 penuh terhadap air, debu, cipratan minyak, dan korosi.
- B6E: Versi stainless steel (biasanya 17-4PH atau setara) – ketahanan korosi superior, cocok untuk aplikasi basah, makanan, atau outdoor semi-terbuka.
- H6E: Versi alloy steel (nickel-plated atau treated) – lebih ekonomis, tetap IP67, cocok untuk aplikasi indoor atau semi-kering dengan budget terbatas.
Load cell ini sangat populer untuk pricing scales (timbangan harga di pasar/supermarket), bench scales (timbangan meja laboratorium/retail), belt scales (konveyor timbang ringan), dan berbagai platform electronic weighing devices yang membutuhkan akurasi tinggi, kestabilan suhu baik, serta instalasi mudah.
Spesifikasi Teknis Utama:
- Material: Stainless steel (B6E) / Alloy steel (H6E)
- Protection: IP67 (hermetically sealed, tahan air/debu/minyak/korosi)
- Capacity Range (E_max): 20 kg, 30 kg, 50 kg, 75 kg, 100 kg, 150 kg, 200 kg, 250 kg, 300 kg
- Accuracy Class: C3 (OIML R60 compliant)
- Maximum Number of Load Cell Intervals (n_LC): 3000
- Maximum Verification Intervals (n_max): 3000
- Ratio of Minimum LC Verification Interval (Y = E_max / V_min): 10.000
- Combined Error: ±0.020 % FS
- Creep (30 menit): ±0.016 % FS
- Temperature Effect on Sensitivity: ±0.011 % FS / 10°C
- Temperature Effect on Zero: ±0.015 % FS / 10°C
- Output Sensitivity: 2.0 ±0.2 mV/V (varian “S1”: 2.0 ±0.002 mV/V dengan input resistance 384 ±4 Ω)
- Input Resistance: 400 ±20 Ω (varian S1: 384 ±4 Ω)
- Output Resistance: 351 ±2 Ω
- Insulation Resistance: ≥ 5000 MΩ (at 50 VDC); varian “G”: insulation resistance bridge circuit to shielded wire = 0 (grounded shield)
- Zero Balance: ≤ ±1.5 % FS
- Compensated Temperature Range: -10°C ~ +40°C
- Operating Temperature Range: -35°C ~ +65°C
- Excitation Voltage Recommended: 5 – 12 V DC
- Excitation Maximum: 18 V DC
- Safe Overload: 150 % FS
- Ultimate Overload: 300 % FS
- Corner Correction: 0.02 % load value / 100 mm
- ATEX Classification (opsional): II1G Ex ia IIC T4, II1D Ex iaD T73°C, II3G Ex nL IIC T4, atau sejenis
- Platform Size Recommended: Maksimal 400 × 400 mm
- Cable: Shielded 4-conductor, diameter ~5 mm, panjang standar 2–3 m (tergantung varian)
- Wiring (4-Wire Connection):
- Input (+) : Red
- Input (-) : Black
- Output (+) : Green
- Output (-) : White
- Shield: Transparent (grounded pada varian G)
Model Tersedia (Kode Artikel Standar):
- B6E/H6E-C3-xxkg-2B
- B6E/H6E-C3-xxkg-2B-S1
- B6E/H6E-C3-xxkg-2G
- B6E/H6E-C3-xxkg-2G-S1 (xxkg = kapasitas, misal 50kg, 100kg, 200kg, dll.)
